太阳能电池IV测试系统

      太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是最直观、最有效、最被广泛应用的一种方法。通过测量IV特性曲线,并进一步进行数据分析处理

手       机:19813289696

邮       箱:sales@lisign.cn

太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是最直观、最有效、最被广泛应用的一种方法。通过测量IV特性曲线,并进一步进行数据分析处理,可以直接了解到光伏器件的各项物理性能,包括光电转换的效率、填充因子、短路电路、开路电压等。这些数据可以为光伏器件的研究、质检以及应用提供可靠的依据。

一、系统组成

  1、3A级LED太阳光模拟器


BG-LED-AAA系列LED太阳光模拟器是一款供科研使用的理想太阳光光源,是对目前氙灯光源太阳光模拟器的完美升级换代产品,优良的特性更加适合对太阳能电池、半导体材料及生物科学的研究

(一)产品特点

符合IEC 60904-9,JIS 8904-9和ASTM E927-10关于光谱匹配度A+,辐射空间均匀性A和时间不稳定性的A+要求。

采用进口大功率LED芯片,使用多种不同波长的LED进行光谱拟合,更加完美的实现了对太阳光的模拟

光源使用寿命>10000小时,不再需要定期更换昂贵且危险的灯泡。

独立光谱控制,在350nm~1150nm光谱范围内,根据IEC 60904-9标准分为6个光谱段,每个光谱段均可独立调节控制。用户可自定义不同光谱满足不同测试需要。

宽泛的闪光时间控制,可实现最小100ms连续闪光直至常亮

可选光强反馈系统,实时光强进行快速校准

7寸LCD触摸屏控制,图形化界面操作,操作快捷方便。

支持5种闪光预设方案设置,且可实现无缝切换,适用不同的测试需求。

配有CAN总线、RS232和RS485接口,可与外部测试设备互联,实现远端控制与协同。

(二)技术参数

型号
BG-LED-AAA-100L
BG-LED-AAA-250L
光源类型
稳态LED光源
光谱范围
350~1100
有效光斑面积
100mm×100mm
210mm×210mm
光谱匹配度
A+
均匀性
A
时间不稳定性
A+
光源使用寿命
>10000小时
典型输出功率
100 to 1100 W/m2 (0.1 to   1.1 SUN) 可调
供电电压
AC220V/50HZ

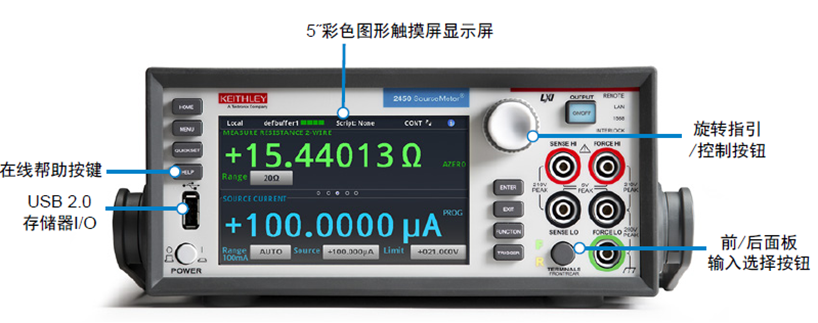

2、数字源表

         本系统支持Keithley24xx系列源表

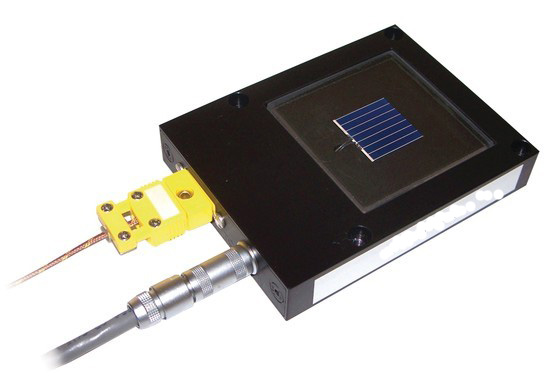

3、标准太阳能电池

标准太阳能电池设计和封装完全满足 IEC60904-2 的要求, 能用于各种稳态或瞬态太阳模拟器的辐照度定标。标准太阳电池的光谱响应范围覆盖( 300~1200) nm,电池本体包含一个电流信号输出口与一个温度信号输出口,两个信号输出口均采用四线法引出信号。内部电池片尺寸为 20mm X 20mm,类型可以选择普通单晶、多晶、 PERK、 HIT 或客户自行提供。紧贴电池片下方预埋 PT100 高精度热电阻,可精确输出电池片温度信号。信号输出接口采用原装 LEMO 接口,配置两根信号输出线(一端 LEMO 四线公口,一端为四个香蕉头,如需定制接口可预先说明)。电池封装玻璃可按客户需要定制。

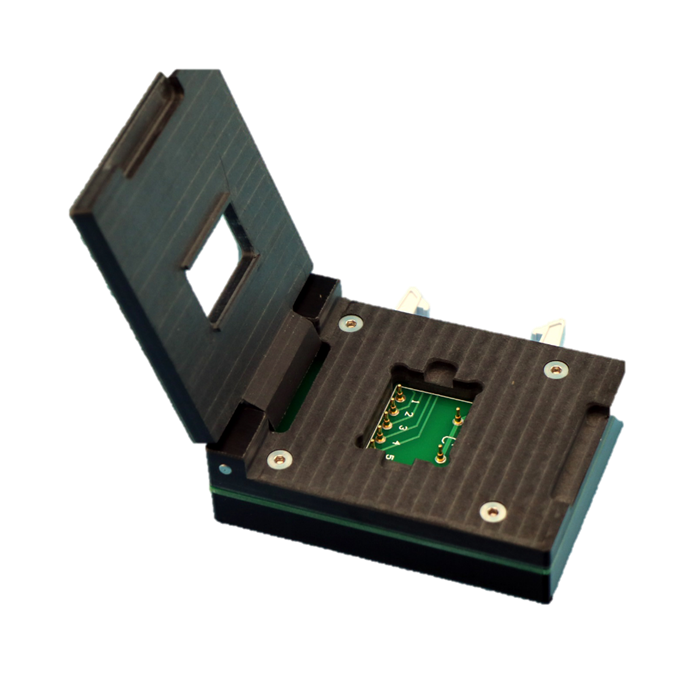

4、低阻测试夹具

本产品适用于含有一个公共电极多个对电极的电子器件,如钙钛矿太阳能电池,有机太阳能电池,OLED,QDsLED等。

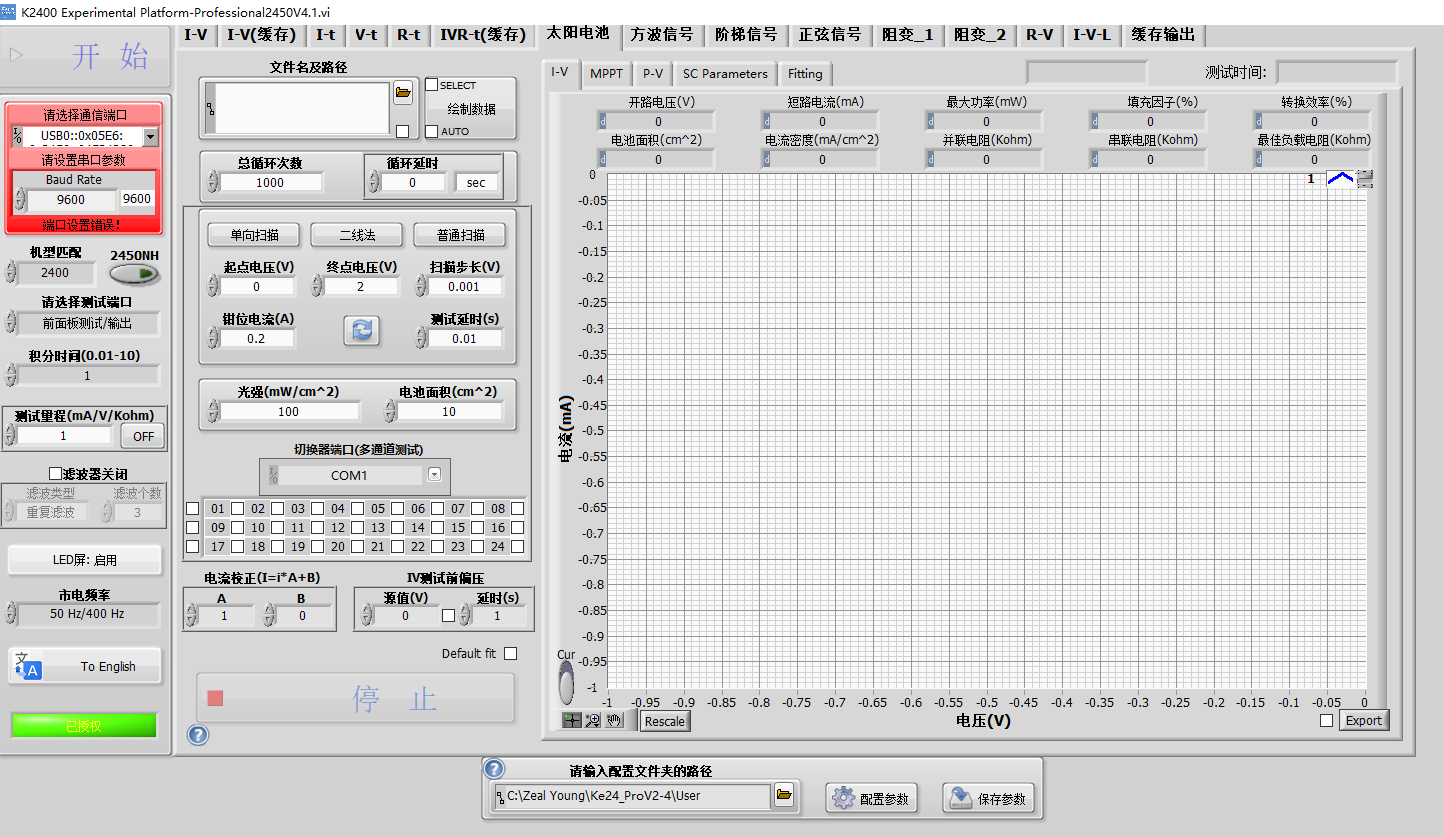

5、自动化测试软件

本软件同时支持GPIB 卡和RS-232 串口,可用于 Keithley24xx 系列数字源表的电学输出及测试。支持正反扫描、自定义扫描,数据导出等功能,支持 24 通道巡检,支持电流校正和放电延时等,可测参数如下:

缩写、术语解 释
VOC开路电压
ISC短路电流
JSC短路电流密度,JSC = ISC/A(A:电池光照面积)
PCE%光电转换效率,PCE = Pmax/(A × 光功率密度)
FF%填充因子,FF = Pmax/(VOC × ISC)
IV 测试测试电流 I 与电压 V之间的关系
V-t 测试测试电压 V 与时间 t 之间的关系
I-t 测试测试电流 I 与时间 t 之间的关系


二、客户案例

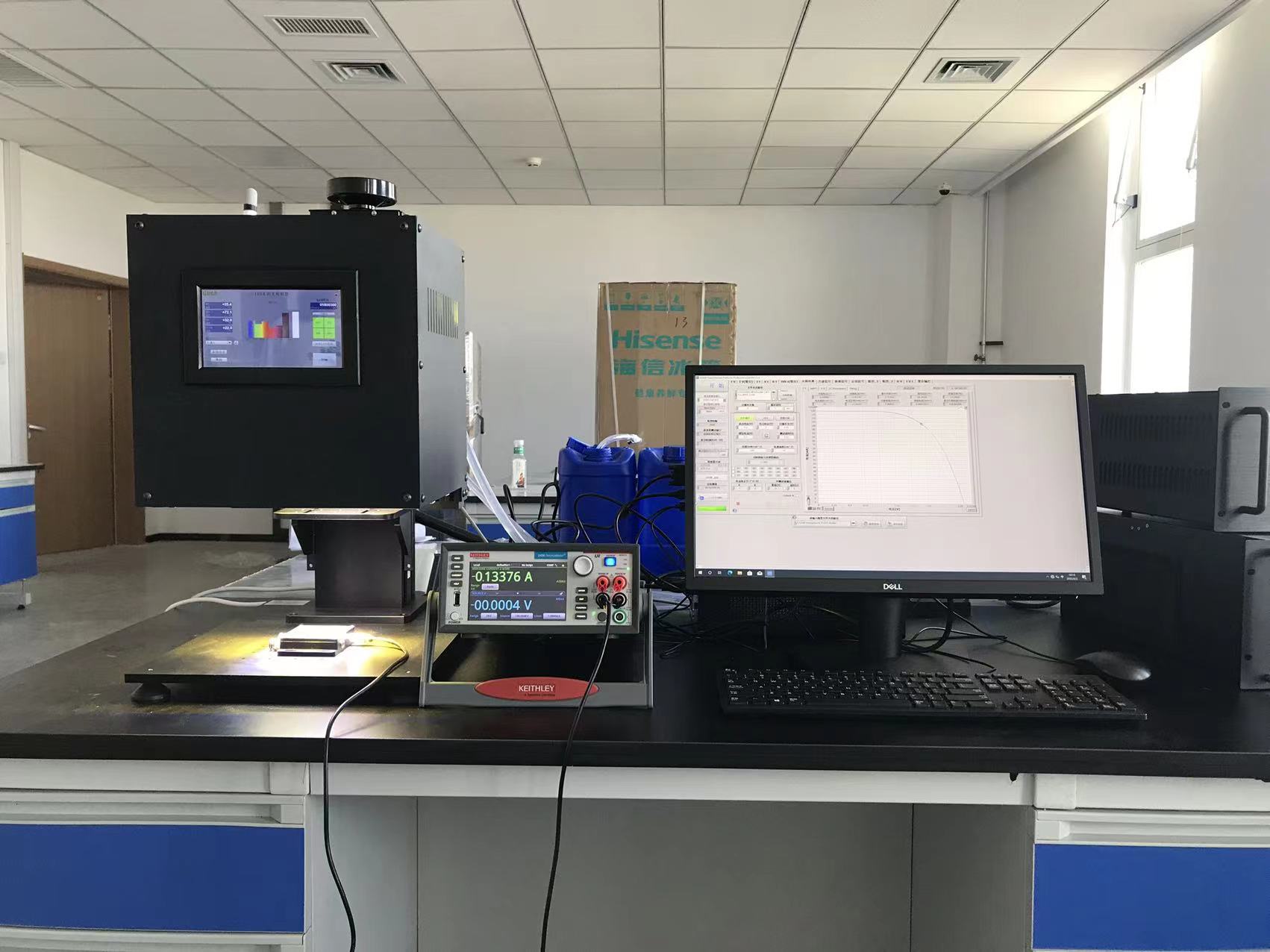

         案例一:南京大学

     钙钛矿太阳能电池IV测试  |  3A级LED太阳光模拟器  | 100mm×100mm

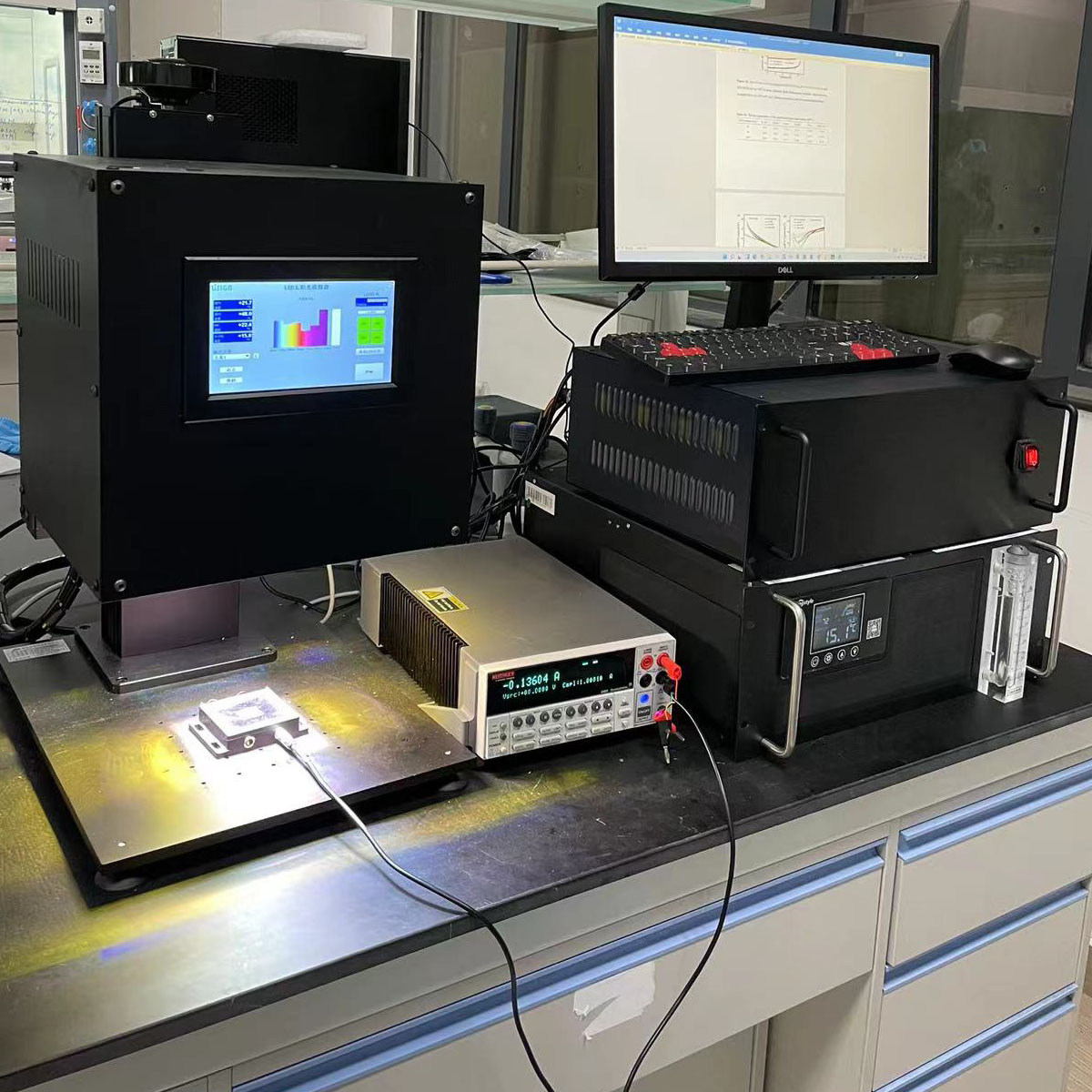

        案例二:烟台烟台哈尔滨工程大学研究院

  钙钛矿太阳能电池IV测试  |  3A级LED太阳光模拟器  | 100mm×100mm
